o.verna 空氣淨化器|設計工作報告出爐!設計原則首次公開

此文作者為 o.verna  空氣淨化器設計團隊成員與 Rehavior Design Lab 代表人 Jim,主要負責整體工業設計與品牌形象規劃。o.verna 正在 flyingV 上進行群眾募資,目前金額已突破千萬,為了回饋廣大網友的支持,我們決定逐步公開團隊在這項計畫中所學到的一些知識。此篇文章以設計領域為主要分享內容。

o.verna 採用了與過去 HEPA 濾網完全不同的淨化技術:PHI (光水離子化技術),是一種透過主動釋放淨化因子去淨化空氣髒污的方式。此技術由美國 RGF 公司持有專利。

由於這項技術原本是設計給「擁有中央空調設備」的美國家庭使用,因此 o.verna 團隊引進其技術元件後,進行了一系列的效能、機構、電路、外觀,甚至是淨化技術本身的結構改良,才讓 RGF 公司的頂尖技術能符合台灣市場的需求。

在這整個過程中,我們深刻體會到一件事情:「工業設計絕非外觀這麼簡單,設計師必須要與研發、行銷團隊深度合作,才能打造具有整體性的產品。」以下文章分成 4 個主題,分別講解我們在設計 o.verna 時所碰上的一些問題。

1. 配合 o.verna 淨化技術的生技醫療形象,我們在設計上塑造一種「輕盈通透感」

o.verna 是一款與「空氣」、「防疫」、「類醫療」相關的產品,,我們嘗試將空氣的「輕盈」與「通透」的意象融合入產品的設計語彙中,在經過長久的思考後,我們最終得出讓淨化核心優雅的凝結在空間中的做法。

1017-324

o.verna 定位在中高端消費家庭,對於使用者來說,這不能僅僅只是一台空氣淨化器,o.verna 必須要能與家中其他的裝潢、家具相稱,除了基本功能外,我們更著重在使用者、產品與環境的互動性,這點大大影響了 o.verna 的體積與外型。在不犧牲效能的狀況下,我們將 o.verna 的體積控制在比大號寶特瓶小一些的範圍內。

為了塑造通透感,我們在外層加上了一個透明套件,在最原初的概念中希望採用玻璃製作,但後來因為我們所找到的玻璃成型技術沒辦法做出與中心腔體連結的扣件,這個生產問題最終無法克服的狀態下,我們最終選擇了透明且輕巧的塑料件來執行這個概念。

在這邊也和大家分享,超商中許多飲料罐是用厚重的玻璃瓶裝,表面上看起來可以提升質感與售價,但實際上用玻璃製作的成本是比較低的。

22

2. 創造前衛感的懸浮式設計

在確定了「通透」這個設計語言後,為了符合 PHI 技術帶來「高科技」的形象,我們還必須要加強「未來」、「前衛」等意念,除了追求輕盈的視覺感受,因此我們決定採用未來感的經典代表元素-「懸浮概念」(磁浮音響、盆栽、黑膠唱盤)

我們非常喜歡這樣的點子,一方面可以為這個產品帶來「未來感」,一方面在機構上更能配合氣流設計,為了確保氣流的吸入與呼出可以順暢無阻,我們讓進氣口是與地面完全分開,可以避開地上的落塵直接與風口接觸,讓中心腔體的氣流常保順暢。

1017-322

3.雙層式設計的另一個秘密:空氣流動|外觀從來不只是外觀

很多人在討論工業設計時,會直覺認為這就是外觀,就是畫一個殼然後把技術的研發成果給塞進去就對了,這是對工業設計的一大誤會,在 o.verna 這個案例中,這個白色雙層懸浮式機台,每一個孔洞、腔體體積、高度、厚度都會大大影響技術團隊的氣流設計,最終導致淨化效果受到影響。

1017-330

我們在設計這個透明外層時,曾經有以下幾種不同外觀的變化,但與技術團隊討論後發現其中有幾項設計會導致機構內部的氣流受到影響,雖然必須犧牲未來感,但我們最終還是留下右下方那個看似較為保守的設計原型。

4

這邊要先和大家說明,o.verna 與美國官方的 REME 技術(或者 PHI)最大的改良點在於「氣流設計」與一個「鋅合金套管的反應室」,氣流設計方面,大家所看到的白色中心腔體內含一個發散淨化因子的 REME 模組,配合一組風扇引發機構內的氣體流動。

1
(為保護專利內容,此圖僅為示意參考,並非100%真實內容)

這項改良的最大難處在於空氣停留於反應室的時間,必須經過科學計算,流量與反應時間都要精密掌控,這會直接影響到白色中心腔體的下方進氣孔、透明外殼進氣孔的設計。

為了要發揮完整的淨化功能,o.verna從外殼、白色腔體、機構、核心反應模組,每一個細節規格都彼此互相連動,我們光是在這些孔洞的設計調整就花了不少心思。

5

4.減法思維:不需要調整風速、定時,我們只做了一個開機鈕

最多人問我們的問題就是,為什麼 o.verna 沒有空氣品質顯示、定時、風量等功能? 很簡單的說,這些功能本質上就是不需要的,因為 o.verna 功能上有兩個重點:建議 24 小時全天候啟動、並非吸入式淨化原理

所以 o.verna 不需要定時,因為我們不建議你把它關起來,也不需要控制風速,就像上段文章所提及,整台 o.verna 從核心技術到機構設計,每項數據都環環扣連,加強風速就會導致空氣停留在反應模組的時間變短,所以連風扇運轉產生的氣流,都已經設定成最佳狀態。

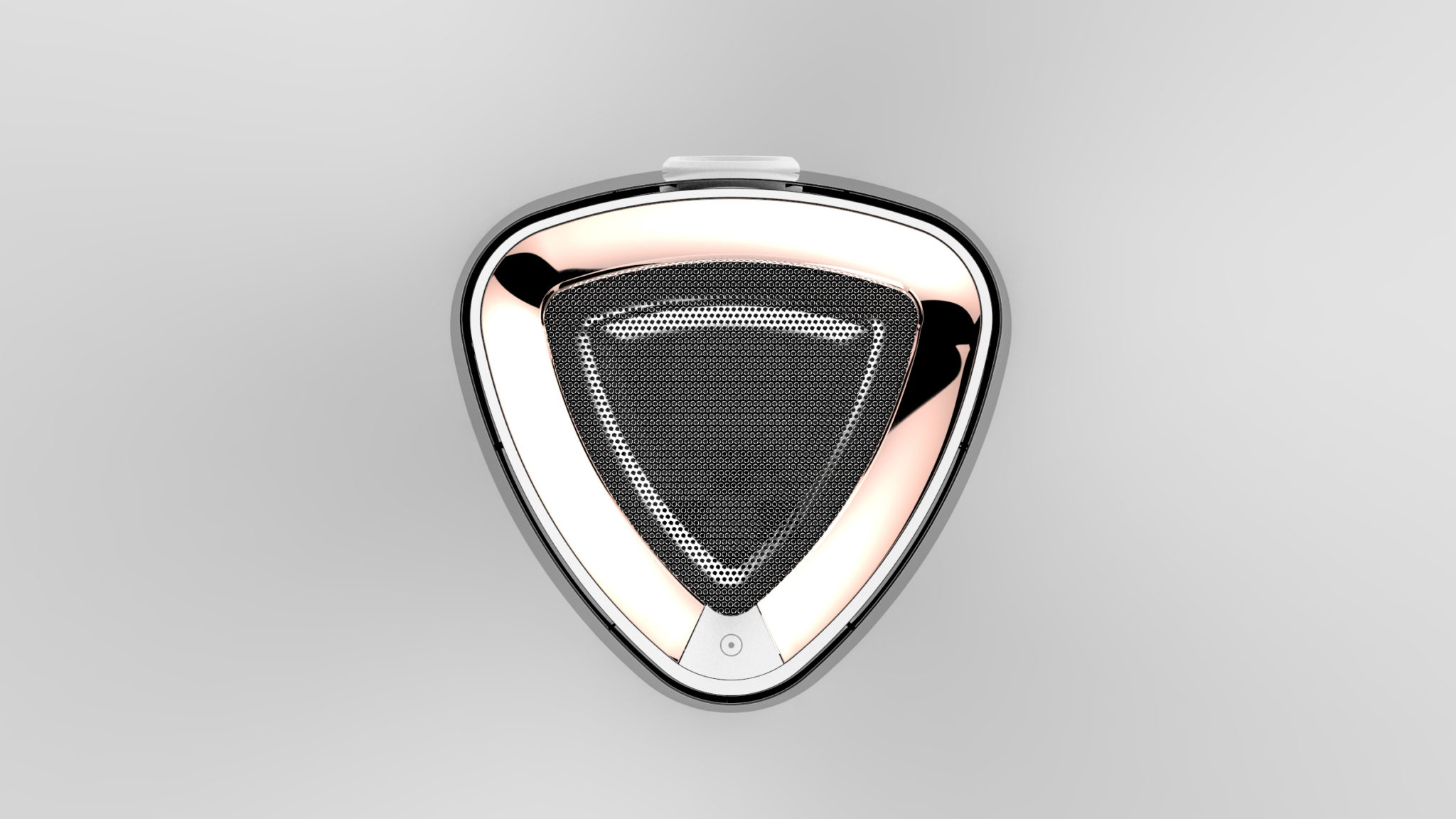

2
(o.verna只有一個開機按鈕)

至於空氣品質偵測,這點則要對不起其他廠商一下了,空氣品質偵測器,本來就不應該放在空氣清淨機台中,這其實就是一個電子元件,可以把「接觸到的空氣中粒子」轉換成電子訊號。因此若把這個電子元件安裝在 o.verna 或者任何清淨機的出風口,不管怎麼測,得到的結果一定非常好,但這不代表你家中其他地方也同樣好。

我們在設計 o.verna 時,其實很少思考「需要什麼功能」,而是花比較多時間來思考「如何徹底發揮 REME 淨化技術的功能」,所以才會誕生出一個,從外型到核心都環環相扣的產品,但卻沒有太多花俏功能,甚至 o.verna 只有一個按鈕:開機鍵。

以上為 o.verna 的設計工作報告,我們盡可能地,在不外洩技術機密的狀態下,分享設計 o.verna 時所學到的知識,希望大家可以理解,工業設計絕非「外殼」這麼簡單的事情,光是一個「開模具」的水就深得不像話,例如我們在透明部件時,就曾經因為扣件的角度設計不對,導致塑膠射出的模具開不出來,被工廠打槍後才摸摸鼻子回來重新整個改過。透過各種材質與製程的討論、外觀設計與結構設計吵架互相妥協並來回的修正。這一來一往的調整,遠比最終成品上所看到的來的費工與費時。

11

很多人會覺得「設計有什麼了不起?」、「長得好看而已啊,我又不需要這麼好看」而貶低設計的價值,但老實說,台灣早已喪失過去拼 cost-down、CP 值的競爭優勢,有許多新創團隊、設計工作室,默默努力做出許多精良的產品,也許我們稍稍放下過去的成本思維,就能看到其產品背後的理念與價值,也希望這篇文章能多少讓大家慢慢開始認同設計的重要性。

以下是我們設計 o.verna 時留有紀錄的草稿,可以看得出來一些思維上的轉變,也送給有興趣的朋友參考參考囉!

瞭解更多專案內容:o.verna 空氣淨化器|搭載 RGF 頂級空氣清淨技術
